Зацеп, модель «Кошка»


Зацеп в виде кошки трехлучевой разборной передал на испытание производитель компания Броня Миколаїв.

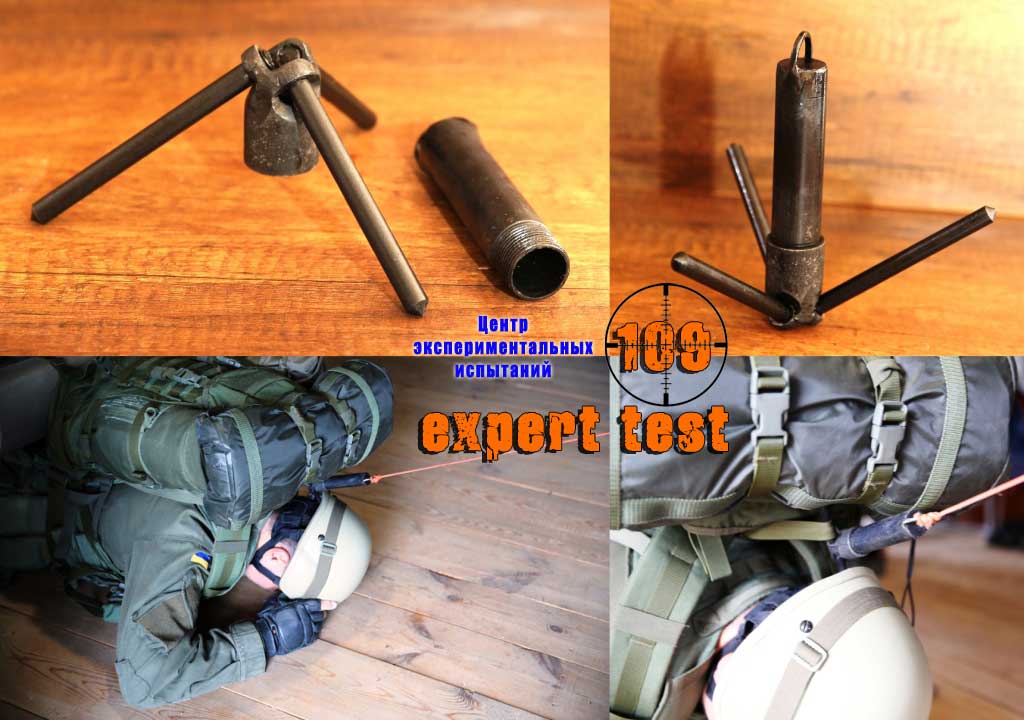

Кошка выполнена в виде металлического стального тубуса с приваренным полукольцом с одной стороны и приваренными тремя гайками с другой. Тубус в сложенном виде имеет длину 170мм и диаметр 32 мм. Толщина металла тубуса 2 мм, крышки тубуса: 4мм. Внутри расположено три цилиндрических стержня длиной 115 мм и диаметром 9,8 мм, которые с одной стороны имеют коническое заострение, а с другой – нарезана резьба. Крышка соединяется посредством резьбового соединения и имеет три приваренные под углом гайки для крепления зацепов.

Тубус не герметичный, в районе приваренных гаек имеет отверстия. Кошка изготавливается из высокопрочной стали с последующей закалкой и покрывается химическим оксидированием. Вес изделия: 484 гр.



Тест.

Кошка испытывалась в двух направлениях: военном и туристическом.

Собирается конструкция достаточно быстро. Кошка имеет разборную конструкцию. В сложенном состоянии кошка в чехле может крепиться на ремне, легко помещается в кармане, что не очень практично или в подсумке. Перевод из походного положения в рабочее и обратно занимает не более 1 минуты. Сначала откручивается крышка тубуса, затем извлекаются изнутри три стержня. Крышка закручивается обратно, а стержни вкручиваются в гайки. После того как к полукольцу будет надежно привязана веревка, изделие готово к применению. Первый тестовый вис на двух зацепах показал высокую прочность и надежность изделия, так как им пришлось выдержать вес около центнера. Данное испытание показало, что при необходимости, кошку можно использовать для спуска с высоты или преодоления высоких преград при штурме зданий, как вариант. Но, лучше в качестве зацепа за опору использовать два стержня.




Кошкой можно подтягивать предметы или использовать для разминирования. Следует сразу отметить, что трехпалые кошки обладают целым рядом недостатков, значительно ограничивающих возможности их применения для разминирования в отличие от зацепов типа «елка». В частности, для этих кошек характерна низкая надежность траления мин с натяжными датчиками цели и, особенно, мин с разбрасываемыми датчиками цели на дорожном покрытии (асфальтобетонном, щебеночном и укатанном обледенелом) и на полу в помещениях (паркет, линолеум, ковровое покрытие). При тралении мин в условиях кустарника и редколесья довольно часты случаи полного зацепа кошки, приводящее к ее безвозвратной потере или к образованию непротраленных участков местности за счет «прыжков» кошки, обусловленных упругостью шнура и длине стержней. Кроме того, дальность забрасывания такой кошки рукой относительно не большая из-за значительного веса.

Исследования других авторов показали, что использование технических средств забрасывания кошки в составе штатного комплекта представляется нецелесообразным по целому ряду причин. При дальности забрасывания более 35 м становятся проблематичными точный выход на проход-тропу, свободную от растяжек, и достаточно точное совмещение зон траления мин в секторе 7 … 15 градусов при последовательном выполнении не менее двух-трех циклов. Это количество циклов траления из одной точки является обязательным условием обеспечения достаточно высокой надежности проделывания прохода-тропы. Кроме того, любое дополнительное оборудование вызывает соответствующее увеличение массы и габаритов комплекта, а в отдельных случаях, например, при использовании пневматических линеметов – необходимость создания соответствующей службы снабжения сжатым газом и сосудами высокого давления.




Я в свою очередь пошел другим путем и применил в качестве заброса рекурсивный лук с силой натяжения 25 кг. Используя обычные древки от стрел и кошку в качестве наконечника мне не удалось, при угле выстрела около 45°, забросить ее на какое-либо значительное расстояние, так как древко стрелы переломилось во время выстрела. Из этого делается вывод, что данный вес изделия не предназначен для заброса таким методом. Для использования лука в качестве бесшумного и легкого орудия заброса, которое может закинуть снаряд на расстояние до 100 метров довольно точно по направлению, необходима специальная облегченная конструкция кошки с возможностью крепления к древку стрелы. Подобный метод заброса не требует дополнительного оборудования и прост в применении.

Вторым способом заброса оказался метод раскручивания по оси и заброса с помощью инерции, который был описан в предыдущем обзоре зацепа типа «елка». Без подготовки, с первого раза удалось забросить снаряд на расстояние 30 метров.

Траление на открытой местности достаточно легкое, но, если попадется куст или дерево, то может произойти надежный зацеп, который можно будет освободить только вручную при непосредственном контакте с изделием, что опасно в подобной обстановке. К тому же кошка, в связи с объемной конструкцией, цепляет растяжку не стержнями, а тубусом. Это тоже не совсем правильно и свидетельствует о несовершенстве конструкции.




С помощью трехлучевой кошки можно дистанционно перемещать различные предметы, открывать двери, производить множество специальных манипуляций. Лучи кошки обеспечивают высокую надежность сцепления в то же время не позволяющую повредить перемещаемый предмет. Тяжелый кусок железа с заостренными концами вполне можно использовать и как оружие, как это делали ниндзи с аналогом – кагинавой. Но, это вопрос личной подготовки.


Туристическая часть теста заключалась в исследовании дополнительного функционала изделия. С помощью зацепа можно валить сухостой или добывать сухие ветки. Но, это сработает если кошка зацепится стержнями, так как объемный тубус не позволяет веревке обвиваться вокруг стержней делая петлю, а сами стержни не цепляются к ветке, так как мешает тот же тубус, поэтому я рекомендовал бы делать тело кошки четырехгранным, а не полым.




Кошку можно использовать в качестве крюка под казанок для приготовления пищи над костром, поднятия груза на высоту или спуска, крепления веревочной переправы к опоре или для рытья канавки в твердом грунте. Тубус можно использовать в качестве груза для закидывания веревки. Кошку так же можно использовать в качестве якоря на легких плавательных средствах или для их буксировки.

Кошка не герметична, через отверстия в крышке внутрь может попасть вода, пыль, снег или грязь. Эта особенность требует более внимательного ухода за изделием, так как в местах, где сотрется воронение, начнется коррозия металла после попадания на него влаги. Если есть острая необходимость еще утяжелить изделие, то внутрь тубуса можно засыпать мокрый песок.


Выводы: кошка выполняет ограниченный функционал, который может влиять на качество работы. Из испытаний стало очевидно, что данная конструкция может неплохо использоваться в мирных, туристических целях. Для военного применения требуется доработка и принципиальное изменение конструкции.


Рекомендации:

1. Делать тело кошки обтекаемым четырехгранным, а не полым, с возможностью фиксации стержней.

2. Облегчить конструкцию и изменить конструктивно для использования лучной системы заброса.
