БОЕВОЙ КОСТЮМ PLASTOON L6

БОЕВОЙ КОСТЮМ PLASTOON L6

Обзор.

Харьковским заводом средств индивидуальной защиты на тестирование был предоставлен боевой костюм Plastoon Level 6. Забегая наперед, отмечу, что тестироваться модульный комплекс индивидуальной бронезащиты, я бы так назвал это изделие, будет на функционал и эргономику. Все баллистические испытания комплекс прошел в специализированных лабораториях, на что есть соответствующие сертификаты и заключения, поэтому, вопрос баллистики в обзоре подниматься не будет, я лишь укажу необходимые протоколы.

Модульный комплекс индивидуальной бронезащиты (боевой костюм) Пластун шестого уровня защиты состоит:

1. Бронежилет Plastoon-2.

2. Керамические плиты, передняя и задняя.

3. Баллистические (противоосколочные) элементы ко всем модулям комплекса.

4. Модуль защиты шеи.

5. Модуль защиты живота.

6. Модуль защиты плеч – пара.

7. Разгрузочный пояс ATB-3 с модулем защиты паха.

8. Плечевые лямки подтяжки для разгрузочного пояса ATB-3.

9. Модуль защиты бедер (набедренные платформы) с креплением к поясу ATB-3 – пара .

Дополнительно на РПС и платформах может быть установлен стандартный комплект подсумков. Обращу внимание на то, что РПС, подсумки и набедренные платформы будут тестироваться в комплексе, но их ждет отдельный обзор.

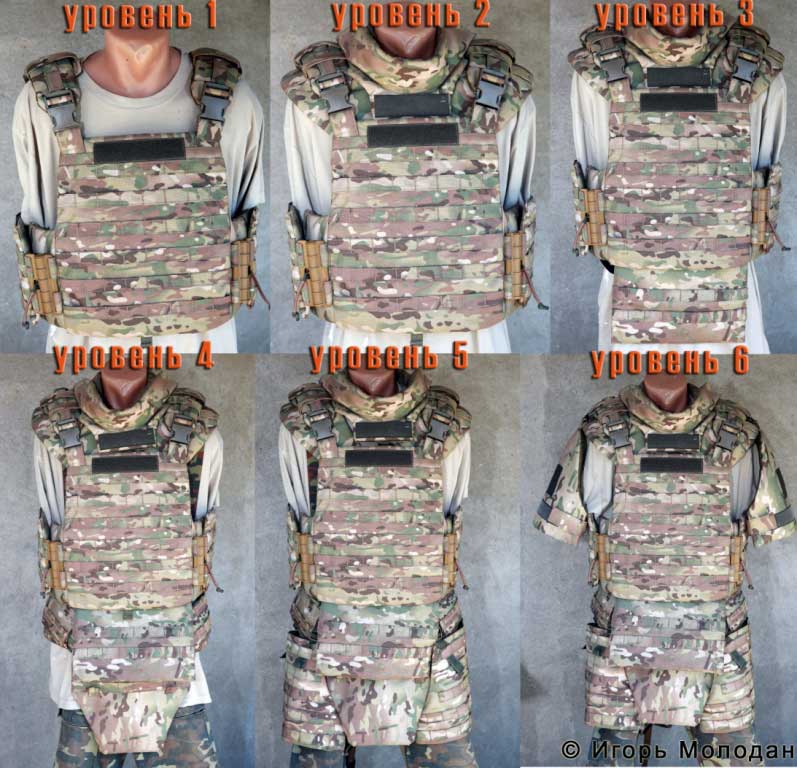

Комплектация бронежилета предполагает его модульное использование в зависимости от обстановки и поставленных боевых задач. Производителем предлагается шесть уровней защиты:

1 уровень – плейт керриер, так назавемая «плитоноска».

2 уровень – плейт керриер с модулем защиты шеи.

3 уровень – плейт керриер с модулями защиты шеи и живота.

4 уровень – плейт керриер с модулями защиты шеи, живота, поясницы и паха.

5 уровень – плейт керриер с модулями защиты шеи, живота, поясницы, паха и бедер.

6 уровень – плейт керриер с модулями защиты шеи, живота, поясницы, паха, бедер и плеч.

1. Базовый бронежилет Plastoon-2 оснащен инновационными системами LOOP и HOOK. Состоит из двух основных секций (передняя и задняя), которые соединяются в верхней части  в районе плеч с помощью фастексных замков, а в нижней – при помощи поясных секций внешнего каммербанда (cummerbund).

Передняя секция с внешней стороны имеет пять рядов строп системы Молле и нашитую текстильную застежку для крепления знаков распознавания, с внутренней стороны в нижней части находится клапан для доступа к бронеплите, пара одно щелевых пряжек для крепления модуля защиты живота, демпферные накладки и текстильные застежки в верхней части для крепления элементов модуля защиты шеи. Задняя секция с внешней стороны имеет шесть рядов строп системы Молле, систему крепления поясных секций, транспортировочную ручку, которая фиксируется липучкой и плечевые лямки. Внутренняя сторона снабжена клапаном для доступа к задней бронеплите в нижней части, двумя шлевками для поясного ремня внутреннего каммербанда (cummerbund), демпферными накладками и текстильными застежками в верхней части для крепления элементов модуля защиты шеи

Внутренний каммербанд из эластичной ленты регулируется с помощью текстильных застежек, которые продеваются в специальные шлевки и застегивается на липучки. Внешний каммербанд регулируется на задней секции с помощью текстильных застежек и закрывается клапаном. Эластичная часть пояса находится под клапаном, тогда как за клапаном начинаются боковые секции (правая и левая), которые имеют три ряда строп системы Молле и доступ к карману для баллистических пакетов, которые закрываются на текстильную застежку. Внешний каммербанд фиксируется с помощью запатентованной в Украине системы крепления в виде трубки с вставляющимся стержнем, который фиксируется защелкой в центральной части.

Система плечевых лямок включает шлейки и стропы, за которые крепятся пряжки Hook, регулирующие длину лямок. С обратной стороны установлена подкладка Air mesh германского производителя. К передней секции плечевые лямки крепятся с помощью фастексных замков ТМ 2М.

Вес плитоноски – 2970 гр.

2. Керамические бронеплиты имеют 5 класс защиты. Плиты армейской модификации изготовлены по типу Stand Alone. Такая плита может использоваться в бронежилетах типа Plate-Carrier. Плиты изготовлены по стандарту Украины: ДСТУ В 4103-2002 на Харьковском заводе средств индивидуальной защиты.

По информации производителя, баллистические испытание плит проводились в отделе испытаний Государственного научно-исследовательского института МВД Украины протокол №21.603 от 12.08.2015 г. Согласно протокола, плита выдерживает множественные попадания (более 3), с расстояния 10 метров следующими боеприпасами: 7,62 винтовочный патрон с пулей Б-32 (7БЗ-3), СВД, ПК.

Плиты для груди и спины состоят из Al2O3, усиленного СВМЭ и наглухо запечатаны в чехол серого цвета, на котором нанесена информация: логотип и ТМ Hyperion, Strike Face, Tipe 4 – тип 4, Size Medium – средний размер, in conjuction with the vest tipe II – в сочетании с бронежилетом второго типа.

Al2O3 – глинозем или оксид алюминия, керамика, которая лежит в основе бронеплит. СВМЭ – сверхвысокомолекулярный полиэтилен высокой плотности, из которого изготовлены пртивоосколочные баллистические пакеты.

Информация производителя: При нагреве до 60°С, замораживании до -40°С и при впитывании влаги плита сохраняет стабильные характеристики. Броня отлично рассеивает энергию кинетического удара пули, уменьшает заброневое травмирование бойца. Плиты имеют усиленный противоосколочный слой, исключающий повреждение плит от ударов и легких осколков, а также исключается рикошет осколков и фрагментов пули. После разрушения керамического слоя, плиты сохраняют защитные свойства как противоосколочная защита 2 класса.

Плиты имеют разную форму. Для груди используется шестиугольная анатомическая плита, для спины – прямоугольная. Обе политы имеют анатомическую выпуклую форму для удобного размещения в специальных карманах.

Плиты вставляются в кармашки, которые закрываются на текстильную застежку. Внутри карманов находится удерживающий клапан, который фиксирует плиту внутри кармана с помощью липучки к верхнему клапану.

Размер плит: 300х255х22 мм

Вес передней плиты – 2710 гр, задней – 2790 гр.

3. Баллистические (противоосколочные) элементы.

Все модульные компоненты бронежилета имеют баллистические (противоосколочные) элементы, так называемые, баллистические пакеты, которые соответствуют 1 классу защиты:

• бронежилет (передняя и задняя секции): 16 слоев, площадь 30 дм.кв.;

• боковые защитные элементы: 16 слоев, площадь 6 дм.кв.;

• модуль защиты шеи: 16 слоев кевлара, площадь защиты 15 дм.кв.;

• модуль защиты плечей: 16 слоев, площадь 12 дм.кв.;

• модуль защиты живота: 16 слоев, площадь 5 дм.кв.;

• РПС: 16 слоев, площадь 12 дм.кв.;

• модуль защиты паховой зоны: 16 слоев, площадь 7 дм.кв.;

• Модуль защиты бедер (набедренные платформы): 16 слоев, площадь 14 дм.кв..

Баллистические пакеты изготовлены из СВМПЭ - сверхвысокомолекулярного полиэтилена, который обладает высокой прочностью и ударной вязкостью в широком диапазоне температур, от -200 до +100°С, очень высокой химической стойкостью к агрессивным средам, высокой светостойкостью, высокие показатели по скольжению, высокой износостойкостью.

Сверхвысокая молекулярная масса этого полимера определяет его уникальные физико-механические свойства, резко отличающие его от всех других марок полиэтилена. Способность к волокнообразованию и возможность получения сверхпрочных нитей, превышающих по своим прочностным показателям нити из всех известных материалов, позволила делать нити для баллистических пакетов.

Гель-прядение высокопрочного высокомодульного волокна из СВМПЭ заключается в растворении СВМПЭ в растворителе. Затем разбавленный раствор выдавливается через тонкие отверстия в воду и превращается в гель, который подвергается 30-кратному вытягиванию в печи при температуре 100°С и более. При этом из волокна удаляется растворитель. Получается высокомодульное сверхпрочное волокно, удельная прочность которого превышает соответствующий показатель арамидного волокна.

    Волокна, сформированные из геля СВМПЭ, обладают высокими механическими характеристиками (прочность при разрыве, модуль упругости) по сравнению с волокнами из других полимеров. Имеют высокую стойкость к истиранию, ударопрочность, химстойкость и стойкость к воздействию ультрафиолетового излучения.

     К преимуществам волокон из СВМПЭ, кроме высоких значений проч¬ности и модуля упругости, следует отнести также легкий вес, атмосферостойкость, водо- и химстойкость, морозостойкость,  хорошие абразивные свойства. Особым достоинством волокна является способность поглощения вибрации.

Баллистические пакеты размещаются в карманах каждого модульного компонента. Доступ во все карманы осуществляется через специальный проем, который фиксируется текстильной застежкой. Все модули оснащены СВМПЭ защитой, которая вшита в специальный нейлоновый чехол черного цвета, кроме модуля защиты шеи, который снабжен кевларовой вставкой, вставленной в тканевый чехол оливкового цвета.

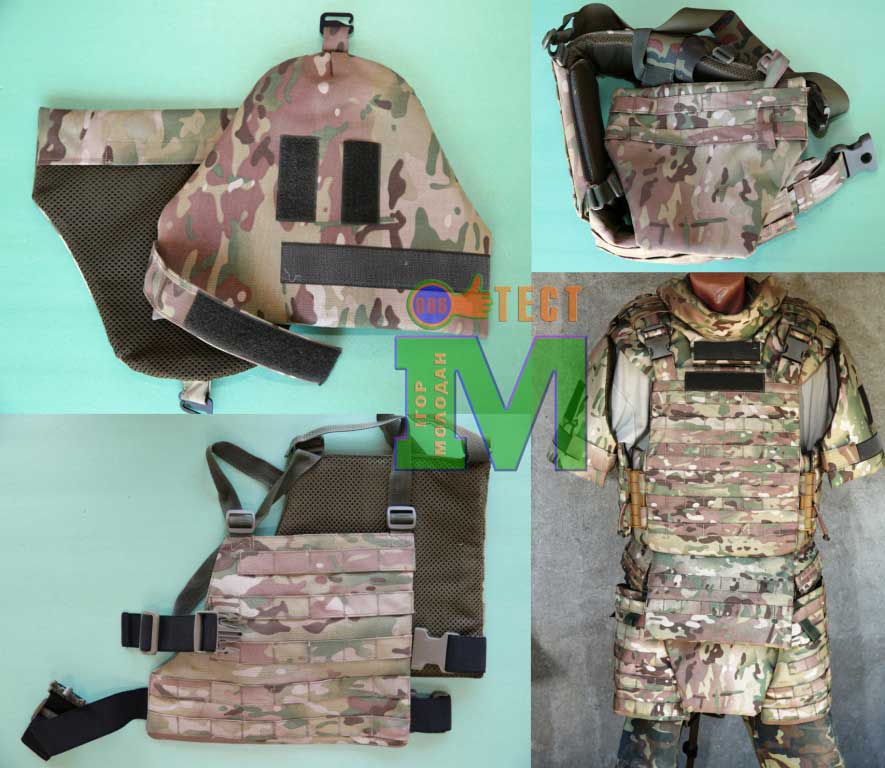

4. Модуль защиты шеи представляет собой изделие в виде средневекового капота, только без капюшона. Модуль состоит из двух частей, которые соединяются между собой с помощью текстильной застежки. Задняя часть наиболее объемная, включает в себя воротник с отворотом. На задней части отворота пришита текстильная застежка и лямка для крепления к задней секции бронежилета. В средней части расположены шлевки для продевания плечевых лямок и крепления модулей защиты плеч. В передней части пришиты текстильные застежки для крепления модуля к передней секции бронежилета.

Передняя часть модуля защиты шеи имеет полукруглую форму и включает в себя текстильные застежки и лямку для крепления к передней секции бронежилета и к задней части модуля.

Вес модуля защиты шеи – 790 грамм.

5. Модуль защиты живота представляет собой прямоугольный щиток, который крепится к нижней части передней секции бронежилета с помощью лямок на липучках, продеваемых в пряжки. На модуле размещено три ряда строп системы Молле для крепления подходящего навесного снаряжения.

Вес модуля защиты живота – 200 грамм.

6. Модуль защиты плеч сделан по форме, обеспечивающей закрытие плеча с трех направлений. Модуль устанавливается путем присоединения пряжки типа HOOK собственного производства к шлейке, расположенной в боковых зонах модуля защиты шеи. Фиксация вокруг руки осуществляется с помощью лямки на текстильной застежке. Так же на поверхности модуля пристрочены две текстильных застежки для установки знаков различия. Как и в остальных комплектующих, данный модуль имеет возможность вложения баллистического пакета.

Вес пары модулей защиты плеч – 550 грамм.

Все весовые показатели указаны со штатными баллистическими пакетами.

7 и 8. Разгрузочный пояс ATB-3 и лямки к нему будут рассмотрены в отдельном обзоре. Модуль защиты паха состоит из клапана, в котором размещен баллистический пакет и лямок крепления к разгрузочному поясу РПС. К разгрузочному поясу лямки крепятся с помощью пряжек, размещенных на поясе, а к модулю с помощью крючка, образованного от обратного загиба самой лямки. Крючок лямки продевается в два ряда строп системы Молле.

Вес модуля защиты паха вместе с РПС – 1240 гр.

9. Модуль защиты бедер (набедренные платформы) имеет специфическую форму, позволяющую закрывать переднюю часть бедер. Модуль снаружи имеет пять рядов строп системы Молле, и изнутри покрыт подкладочным сетчатым материалом Air mesh германского производителя. В верхней части модуль крепится к РПС с помощью лямок, которые имею двух щелевые пряжки для регулировки высоты крепления, а в нижней – эластичные ленты бокового крепления с фастексным замком. Ленты так же имеют двух щелевые пряжки для регулировки объема набедренного крепления.

Вес модуля защиты бедер – 640 гр.

Лицевая и подкладочная часть всего комплекта изготовлена из Cordura 1000d корейского производства с нанесенным камуфляжным рисунком Multicam. Так же у производителя есть возможность выпускать бронежилеты в расцветках: Olive, A-Tacs FG, A-Tacs AU, A-Tacs LE. Все сетчатые подкладочные элементы типа Air Mesh, немецкого производителя. Фурнитура от торговой марки 2М.

площадь баллистической (противоосколочной) защиты, площадь баллистики 90 (106) дм.кв.

Вес полного комплекта модульного бронежилета почти 12 кг.

Тест.

Комплектация бронежилета зависит от конкретных задач, но в данном случае я буду работать по максимальной сборке. Сборка бронежилета довольно проста и интуитивно понятна. Сложности могут возникнуть лишь с набедренными модулями. Но, все по порядку. Итак, первоначально надевается и регулируется РПС по высоте с помощью лямок подвесной системы и по объему с помощью пояса, после чего к специальным лямкам РПС крепится модуль защиты паха. Для этого лямки РПС пропускаются через внутреннюю часть пояса и продеваются в стропы системы Молле на нужную высоту, после чего фиксируются обратно пристроченным концом лямки.

Лямки модулей защиты бедер продеваются в удобном для пользователя месте через ремень РПС и через двух щелевые пряжки, после чего регулируются по высоте. Объем модулей регулируется на эластичной ленте двух щелевой пряжкой, после чего происходит закрытие фастексных замков. Тут следует быть внимательным и не перепутать ориентацию модулей, так как они разные, для каждой ноги свой модуль, поэтому нижняя вытянутая часть должна оказаться между ног. Лямки не забывайте прятать в ячейки системы Молле.

Далее соединяются между собой две секции бронежилета с помощью фастексных замков. Бронежилет подгоняется по высоте с помощью пряжки типа HOOK, которая зацепляется за нужную петлю на плечевых лямках и по объему с помощью внешнего пояса, который регулируется под клапаном задней секции бронежилета. Отдельно следует отрегулировать объем внутреннего пояса. Делается это в месте соединения пояса к задней секции с внутренней стороны. Следует помнить, что подгоняется бронежилет с бронеплитами, которые вставляются в нижней части секций и фиксируются внутри кармана лентой на текстильной застежке. Бронеплиты размещаются таким образом, чтобы баллистический пакет находился между плитой и телом.

Далее регулируется модуль защиты шеи. Для этого отдельно от бронежилета надевается воротник модуля и подгоняется по объему шеи, исходя из собственных предпочтений, с помощью передней части, которая крепится на текстильные застежки. После этого фастексные замки бронежилета раскрываются, и плечевые лямки продеваются в специальные боковые шлевки модуля.

После этого надевается модуль защиты живота. Достаточно продеть лямки модуля в пряжки нижней части передней секции бронежилета и отрегулировать их по высоте, чтобы модуль зашел немного под секцию.

Модуль защиты плеч надевается и подгоняется в последнюю очередь. Для этого пряжки типа HOOK цепляются за шлевки плечевых лямок в удобном месте, после чего лямки фиксации и регулировки объема проходят под рукой и закрепляются на текстильной застежке. Рекомендую надевать модули таким образом, чтобы фиксация лямок происходила в передней части.

Бронежилет достаточно регулировать по размеру всего лишь пару раз в год – на теплый и на холодный период. При этом регулировка не занимает много времени, но она важна для дальнейшего эффективного использования СИЗ.

В полной комплектации бронежилет надевается в той же последовательности, как и проводится его регулировка. При этом я рекомендую тщательно пройти каждый этап, что бы в дальнейшем не возникло проблем при надевании всех модулей.

Для бронежилета предусмотрено несколько вариантов использования. Все они были указаны в первой части обзора. Каждый волен выбирать себе любую конфигурацию исходя из конкретных задач и предпочтений. Первоначальные испытания будут проводиться в полной комплектации, рассчитанной на штурмовую операцию или дежурство на объекте (караул, блок пост и т.п.).

Надевается подогнанный бронежилет достаточно быстро, но это при условии, что все модули заранее прикреплены и отрегулированы. Следует немного поработать с замком на бронежилете типа LOOP. Он не совсем привычный, но когда движения будут отработаны, то сразу будет заметно преимущество перед другими креплениями. Особенно это актуально при сбросе бронежилета.

Когда бронежилет подогнан и укомплектован, сначала надевается и застегивается РПС, пристегивается модуль защиты паха и модули защиты бедер, затем через голову надевается плейт керриер с пристегнутыми модулями. Сначала застегивается внутренний пояс, после чего фиксируется внешний. После крепления модулей защиты плеч комплект готов к эксплуатации. Останется только поправить снаряжение.

Сброс бронежилета происходит не намного дольше, чем использование системы самосброса в других бронежилетах. При этом, если рассматривать полную комплектацию, то здесь нужно будет повозиться, если же сравнивать сброс плитоносок, то единственным отличием, будет то, что нужно задействовать обе руки и сделать две (три) операции вместо одной. При сбросе бронежилета в форм-факторе «плейт керриер» необходимо потянуть лямки замка LOOP от себя и вниз – произойдет раскрытие внешнего каммербанда. После чего поднять руки и раскрыть фастексные замки на плечевых лямках – бронежилет распадется. Задняя секция может быть зафиксирована вокруг корпуса с помощью внутреннего эластичного пояса, поэтому может понадобиться отстегнуть текстильные застежки.

Если сбрасывать полную комплектацию, то проводить ее следует в последовательности обратной надеванию. Вот, собственно все, что нужно знать о надевании и сбросе бронежилета Plastoon L6.

Первые впечатления от бронезащиты Харьковский остались только положительные. Не смотря на вес порядка 12 килограмм, бронежилет оказался довольно удобным при первичной эксплуатации. Тщательно подогнанные модули бронежилета отлично прилегают, не давят и не вызывают дискомфорта. Простые физические упражнения выполнять достаточно удобно. Были некоторые трудности с совместимостью РПС, но в процессе эксплуатации я его подогнал более тщательно.

После первых забегов в бронежилете, а нужно признаться, бегать в нем не легко, но удобно. На финише выяснилось, что пряжки HOOK на модулях защиты плеч из-за активных движений рук самопроизвольно отстегнулись и модули повисли на липучках. Решением стал загиб мультитулом металлических дужек. Демпферные вставки во внутренней части секций бронежилета неплохо справились с терморегуляцией всего организма. При температурах окружающей среды чуть более 20°С, под бронежилетом было не намного жарче, чем под разгрузкой или рюкзаком. В данном случае я рекомендую сделать регулировку по объему более свободной, чтобы обеспечить наибольшее испарение лишней влаги с поверхности одежды.

Переползание и преодоление препятствий особых затруднений не вызвали. Все модули между собой отлично согласованны. Никаких загибов и выпадений не было, как и не было критически неудобных позиций, когда модуль упирается и мешает двигаться. Так же не было слышно излишнего шуршания модулей друг о друга.

На самом деле понимание, что ты максимально защищен, оставляет без внимания мелкие неудобства, такие как натирание шеи с одного бока. Вызвано это формой самого модуля защиты шеи, но, возможно данного дискомфорта можно и избежать более тщательной регулировкой, хотя, я все же порекомендую пользоваться муфтой (шарф-труба), а производителю – обшить внутреннюю часть воротника флисом.

Тестирование бронежилета на бронетехнике подтвердило удобство ношения комплекса индивидуальной защиты в условиях нахождения на броне. Определенные неудобства могут вызвать подсумки, но это тема отдельного тестирования, которое будет опубликовано чуть позже. В бронежилете одинаково легко покидать транспортные средства, как с основных проемов, так и с аварийных. При этом зацепов за что-либо замечено не было.

При выполнении тактических приемов с оружием выяснился важный недостаток – фастексные замки размещены в области прилегания к плечу прикладов стрелкового оружия. При этом, если приклад автомата еще можно как-то, пусть и неудобно, но разместить, то приклад крупнокалиберного оружия упирается прямо в пластиковый замок, что, учитывая отдачу крупного калибра, может привести к травмированию ключичной зоны. Что бы этого избежать, мне видится либо концептуальное изменение системы крепления с исключением фастексных замков, либо опускание замков на несколько сантиметров ниже в район верхних строп системы Молле передней секции бронежилета, что не должно повлиять на функционал, но даст еще лучший доступ для раскрытия замков, а баллистический пакет выполнит функцию демпферной прокладки.

Бронежилет отлично совмещается как с лётной, так и с десантной парашютными системами. Есть нарекания к размещению подсумков, но это отдельная тема, которая касается РПС и подсумков. Так же придется отстегнуть модули защиты живота и паха. При этом для летной системы индивидуального спасения экипажа так же лучше вынимать бронеплиты, что уменьшит нагрузку, увеличит работоспособность и скорость надевания системы в случаях экстренного покидания летательного аппарата экипажем. Тест на отвесной стене при выполнении тактических приемов с альпинистским снаряжением так же подтвердил удобство, как модульной концепции без указанных выше модулей, так и сочетание с летной подвесной системой.

Бронежилет отлично сочетается со штатными моделями как зимней, так и летней формы одежды, которая была разработана в Центре РСМО ВСУ. В данном исполнении формы стало удобно добираться в нагрудные карманы, а специальный воротник в некоторой степени защищает шею от натирания.

Возникла проблема при эвакуации раненого. Точнее не проблема, а особенность. Тащить раненого за транспортировочную ручку, расположенную в верхней части задней секции бронежилета, оказалось не проблематично, при этом ручка выдерживает вес раненого. Но когда двое бойцов схватились за плечевые лямки, произошло самопроизвольное раскрытие замков LOOP. В этом случае я рекомендую не производить эвакуацию, держась за плечевые лямки, а производителям – усовершенствовать замки LOOP путем большего выгиба защелки-фиксатора в центральной части.

Выводы:

Боевой костюм Plastoon (Пластун), по сути, является полноценной системой  индивидуальной  защиты бойца в отличие от плейт керриеров. Боевой костюм это следующие поколение концепции модульных бронежилетов, но уже с более большей площадью баллистической противоосколочной защиты. Бронежилет имеет нестандартную систему крепления LOOP

Основными преимуществами БК Plastoon являются:

Обеспечение наивысшего уровня защиты в основных летальных зонах.         Обеспечение максимальной площади баллистической (противоосколочной защиты), более 100 дм.кв;

Модульная система позволяет сформировать тактический комплекс под конкретную боевую задачу;

Высокая эргономичность и мобильность костюма значительно повышает тактические возможности бойца.

Рекомендации:

1. Сделать более надежным крепление модулей защиты плеч к бронежилету.

2. Обшить внутреннюю часть ворота модуля защиты шеи флисом.

3. Концептуальное изменение системы крепления секций бронежилета с исключением фастексных замков, либо опускание замков на несколько сантиметров ниже в район верхних строп системы Молле передней секции бронежилета.

4. Пришить липучки на плечевых модулях рядом для удобства размещения распознавательных знаков

© Игорь Молодан
